自然环境
海拔高度：2000m
环境温度：-5℃-+50℃
相对湿度：≤90%（20±5℃）
无导电及爆炸尘埃，无腐蚀性气体
无剧烈振动及冲击
室内使用且通风良好
系统参数
稳压精度：≤±0.5%
稳流精度：≤±0.5%
纹波系数：≤±0.1%
功率因数：≥0.92
效率：≥94%
噪声：≤45Db
均流不平衡度：≤3%
可靠性指标：MTBF≥100000h
交流电压输入范围：380V±15%
交流电压频率范围：50HZ±10%
适用范围

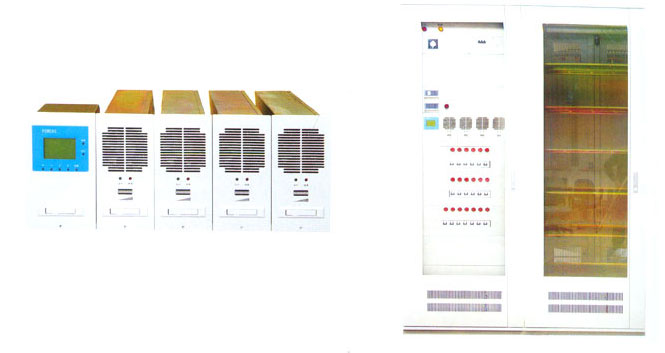

Power＇M中系统是我公司功能一体化电力直流电源系统适合于200Ah及以下直流系统，可安装4个K4810(K4A20)模块，可提供220V／40A(110V／80A)。
系统特点
●用于构成200Ah及以下的直流系统，适合中、小型变电站。最多可安装4个K4810(K4A20)模块，可提供220V／40A{110V／80A)。
●整流模块中最多可配置1个模块为控母供电。
●模块和监控单元均采用带电插拔结构，安装、维护方便。
●模块和监控单元在一个托架内，结构紧凑。
●监控已完成合母电压、控母电压，控母电流、电池充放电电流检测，无需外接传感。
●监控单元具有5级或7级硅链降压自动控制功能，只需外配硅链可实现控母自动调压。
●监控单元采用LCD显示，汉字菜单，按键操作，可实现系统参数设置、系统参数显示、系统故障指示和系统校准。
●监控单元具有对电池自动管理的功能。
●监控单元提供RS232／RS485通讯接口，内置CDT和ModbuS两种通讯协议，可与电站自动化系统连接。
系统技术参数
交流输入：AC380V±20％ 电网频率：50Hz±10％
功率因数：≥0．92 输入过欠压保护：380±20％
稳压精度：≤±0.5％ 稳流精度：≤±0.5％
效率：≥94％ 纹波系数：≤0.1％
绝缘电阻：≥10MΩ 可闻噪音：≤55dB
环境温度：-5℃~+45℃ 相对湿度：≤90％(20±5℃)
绝缘强度：2KVAC一分钟无闪络、无击穿
输出电压：180V~270V任意设定(220V系统)
90V~135V任意设定(110V系统)
输出电流： 20A~40A(220V系统配2-4个整流模块)
40A~80A(110V系统配2-4个整流模块)
电池容量： 65Ah~200Ah(220V系统)
100Ah~300Ah(110V系统)
电池充电管理：自动
电池温度补偿：配电池巡检时可实现
柜体尺寸：800×600×2260或800×600×2360

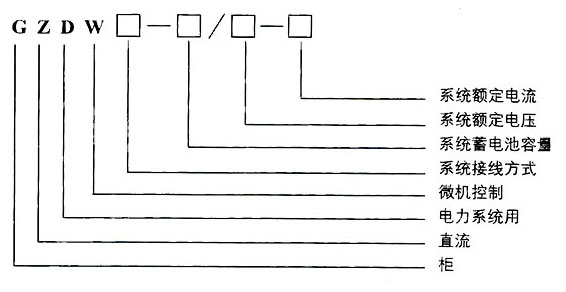

系统接线方案：GZDW33和GZDW35
系统方案选择
|
选用设备
|
方案选择
|
方案说明
|
|
PS2系统主监控单元
|
必配件
|
本方案适合于200Ah及以下直流系统，用于单母线不分段，单组蓄电池系统；最多可配置1台模块用于控母供电。系统馈线输出较多时可配置独立的馈电柜。
|
|
K4B10（K4A20）整流模块
|
||
|
馈线输出
|
||
|
充馈电柜
|
||
|
蓄电池柜
|
||
|
PM3A交流监控单元
|
选配件
|
|
|
PM2J/PM3J绝缘监测单元
|
||
|
PM2B电池巡检单元
|
||
|
KD2B10(KD2A15)降压模块
|
||
|
降压硅链
|
